天然氣流量計的結構以及城市天然氣流量計的分
點擊次數：706 發布時間：2020-12-20 11:19:20
大家好，今天小編為大家帶來的是關于
天然氣流量計的結構以及城市天然氣流量計的分類的介紹。

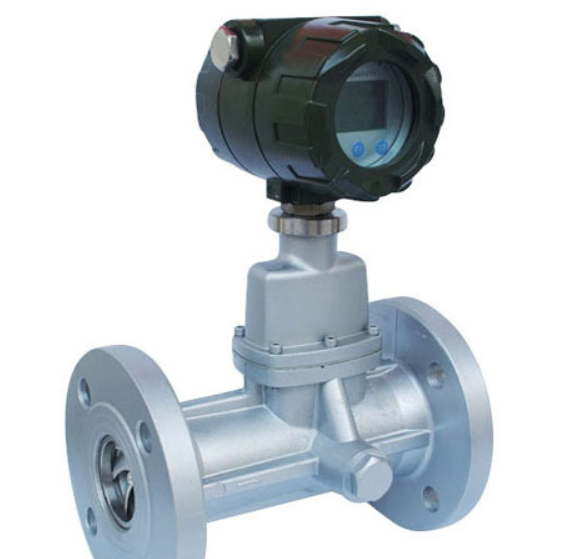

流量計由以下七個基本部件組成： 1、旋渦發生體 用鋁合金制成，具有一定角度的螺旋葉片，它固定在殼體收縮段前部，強迫流體產生強烈的漩渦流。 2、殼體 本身帶有法蘭，并有一定形狀的流體通道，根據不同的工作壓力，殼體材料可采用鑄鋁合金或不銹鋼。 3、智能流量計積算儀 由溫度、壓力檢測模擬通道、流量檢測數字通道以及微處理單元、液晶驅動電路和其它輔助電路組成，并配有外輸信號接口。 4、溫度傳感器 以Pt100鉑電阻為溫度敏感元件，在一定溫度范圍內，其電阻值與溫度成對應關系。 5、壓力傳感器 以壓阻式擴散硅橋路為敏感元件，其橋臂電阻在外界壓力作用下會發生預期變化，因此在一定激勵電流作用下，其兩個輸出端的電位差與外界壓力成正比。 6、壓電晶體傳感器 安裝在靠近殼體擴張段的喉部，可檢測出漩渦進動的頻率信號。 7、消旋器 固定在殼體出口段，其作用是消除旋渦流，以減小對下游儀表性能的影響。
1.差壓式天然氣流量計流量計：包括檢測件為標準節流裝置和均速管等。它是應用歷史悠久，實踐經驗豐富成熟，標準規范完善（均速管除外），品種規格齊全的一類流量計，廿十世紀50年代以前它可能是**的天然氣流量計。它有許多不足之處：如測量精度一般，現場安裝條件要求高，壓損大，范圍度窄等等；針對上述不足，近年國內生產廠推出一系列改進辦法，如一體式差壓流量計、定值節流件、可換孔板節流裝置、采用標準噴嘴等等，再加80年代以后差壓式流量計的兩個組成部分：差壓變送器和流量顯示儀有突出的進展，估計今后此類流量計仍將占據重要的地位。
2． 渦輪天然氣流量計流量計：在歐洲和美國渦輪流量計是繼孔板流量計之后的第二個法定天然氣流量計，已經發展為多品種、全系列，多規格，批量生產規模的天然氣流量計。標準規范亦十分完備，但亦有不足之處：對測量介質潔凈度要求較高，使用期限受到限制。不過據國外使用部門稱：曾對240臺使用8~15年的流量計進行周期檢定，發現儀表準確度的偏移仍在規定范圍內。另外，采用一種高效整流作用的整流器與渦輪流量傳感器耦合成結構一體化的氣體渦輪流量計，在上游
側阻流件為彎頭或有半開截止閥條件下，只需要2D直管段長度，對于城市用安裝空間窄小的，它是很突出的特點。
3． 流體振動天然氣流量計：此類流量計有二種類型：渦街流量計和旋進（旋渦進動）流量計。 渦街流量計具有許多特點，如輸出脈沖頻率信號，信號與流量為線性關系，便于總量計量，范圍度寬，壓損小，無可動部件，結構簡單，便于安裝維護等，不足之處為對流場規則性要求較高，需有較長直管段，應力式對管道機械振動敏感，不宜使用于強振動場所。多年實踐證明，渦街流量計選型（合適的測量范圍）至關重要，安裝要求應特別注意，有時現場適當調整是必要的，這些都是提高使用效果的關鍵所在。 旋進流量計的特點與渦街基本相同，只是有兩點區別：流量計壓損大得多和較短的直管段長度要求。生產廠推出直讀式（現場顯示）流量計受到用戶歡迎，順便提一下，所有城市用天然氣皆應該發展直讀式現場顯示流量計，它應作為基本品種之一，是一種以總量計量為主的儀表。
4． 容積式天然氣流量計：包括腰輪流量計、膜式流量計（家用煤氣表）等。它是使用歷史悠久，用量巨大的天然氣流量計，有完備的標準規范。精度適中，范圍度特寬（150：1），適于中小流量范圍，直讀式，無需外能源及無需直管段等等。
5． 超聲天然氣流量計流量計 廿世紀90年代氣體超聲流量計開始在天然氣工業中應用，它以其優異的特性引起國際上很大重視，成為繼孔板、渦街之后的一類重要的天然氣流量計。它的特點為：精度高，范圍度極寬，可適應極低流速（0.5m/s以下），安裝直管段長度短（采用多聲道品種）等。目前不足之處：只適用于中大口徑，價格貴等。
6． 靶式天然氣流量計流量計 新型靶式流量計采用應變計式力傳感器，具有許多優異特性。如精度高（總量計量可達±0.5%~±0.1%），范圍度寬（10:1），適用中小口徑（DN15以上），無可動部件，結構簡單，維護方便，以及可實行干校驗（掛重法）簡化周期檢定等。
7． 天然氣流量計質量流量計 壓縮天然氣作為車用燃料的推廣使用必須解決汽車加氣站的計量問題。質量流量計在液體中的成功應用促使人們希望推廣到氣體中去，但是遇到一個難題為氣體密度低，不能適應儀表特性要`求。高壓天然氣使氣體密度大幅提高恰好滿足了這個要求。
以上就是關于城市天然氣流量計分類的介紹，希望能對大家有幫助。
以上就是關于天然氣流量計的結構以及城市天然氣流量計的分類的介紹，希望能對大家有幫助。
